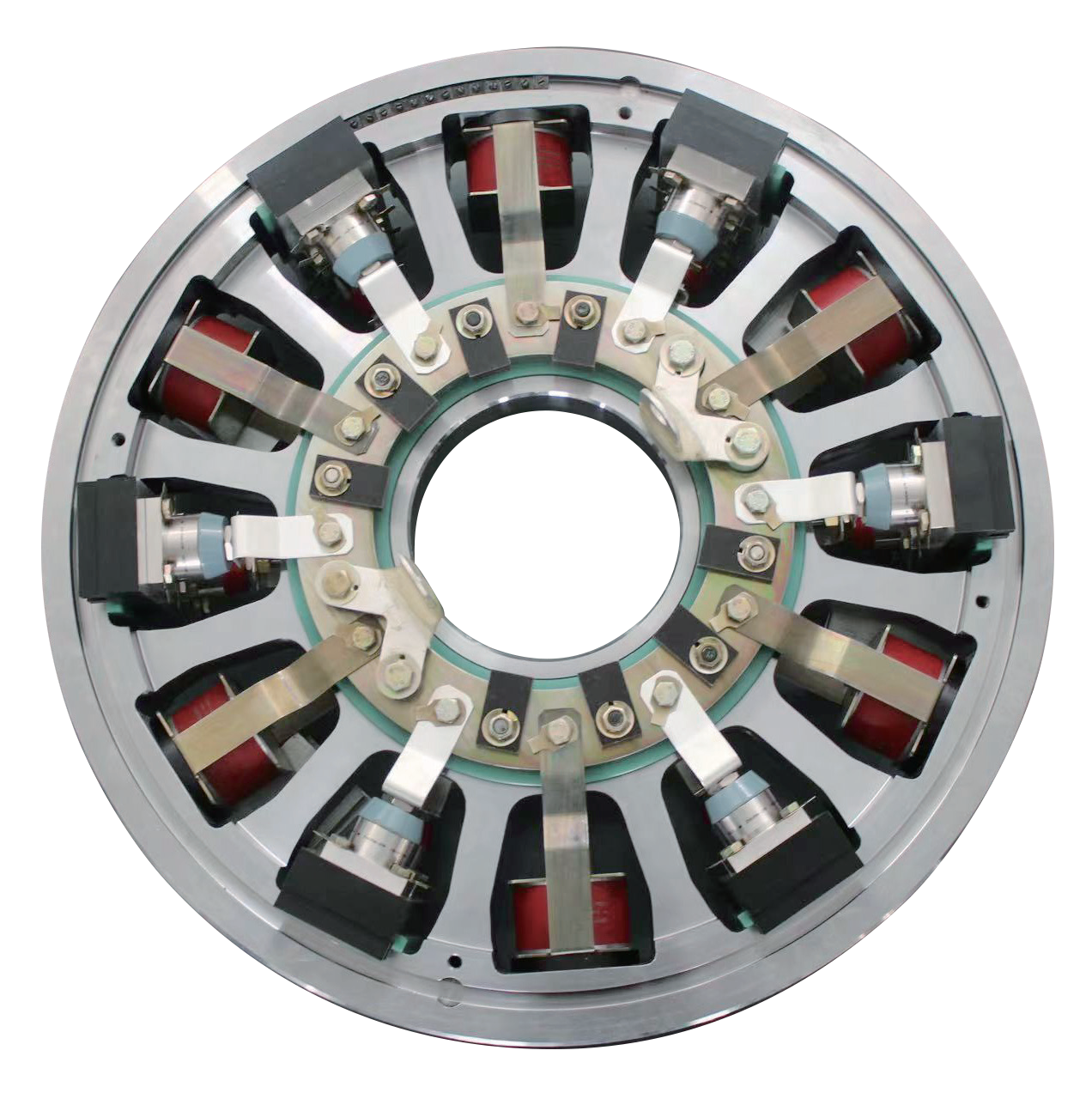

MGX 型同步电动机旋转整流盘 ( 高速型 )

一、系统概述

MGX 系列同步电动机旋转整流盘，是我公司自主开发、设计、生产的全新一代高速型旋转整流系统。其特点是结构紧凑、体积小、重量轻、便于安装维护且性能稳定。适用于 10-100MW 无刷电动机旋转整流系统。MGX 系列无刷同步电动机旋转整流盘，结构包括一套旋转整流盘体和多组功率模块、旋转压敏电阻。每组功率模块和压敏电阻安装在旋转整流盘体内壁上。可长期在 3000 转 / 分的条件下长期、安全、可靠运行。

二、性能指标

· 旋转整流盘采用合金材料制成，金属件表面满足三防要求；

· 旋转整流盘整流输出可满足电动机 1.6 倍强励，时间可达 3 分钟；

· 旋转整流盘能承受相应标准规定的离心加速度。径向压缩离心加速度 :

· 额定转速：5400g；1.2 倍额定转速：6000g；

· 旋转整流盘可在工作环境温度 80℃长期运行；

· 旋转整流盘具有相应的压敏电阻作为过电压保护，以抑制浪涌电压对旋转二极管的冲击；

· 旋转整流盘在额定转速 3000 转 / 分，超速 3600 转 / 分，时间 5 分钟。

· 所有绝缘部件能承受 AC3000V 耐压试验，对地绝缘电阻大于 5MΩ。
