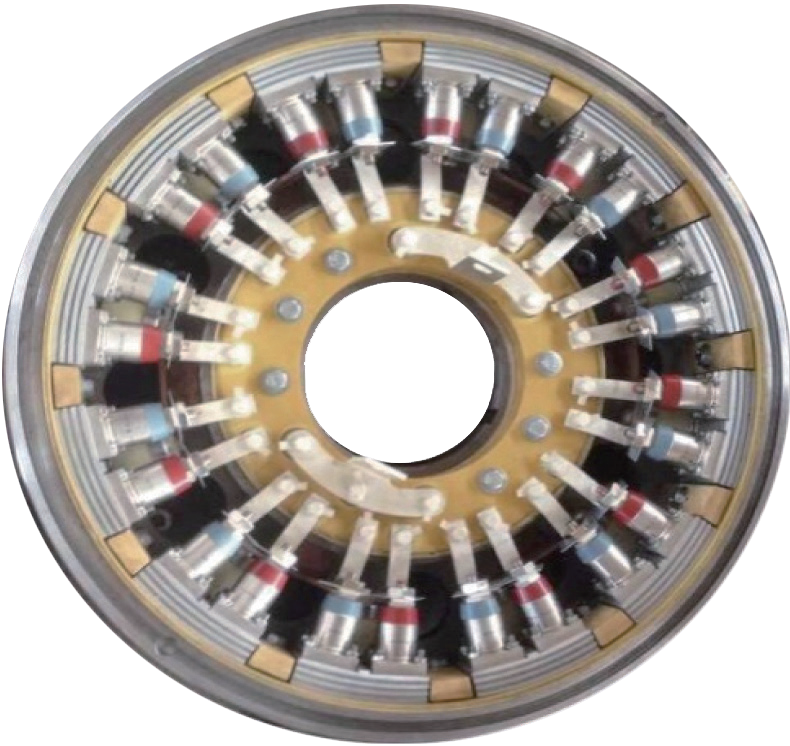

GWX 型同步发电机旋转整流盘

一、系统概述

同步发电机旋转整流盘适用于 30-300MW 无刷同步发电机组。是我公司自主开发、设计、生产的全新一代旋转整流系统。其特点是结构紧凑、体积小、重量轻、便于安装维护且性能稳定。同步发电机旋转整流盘，包括一套旋转整流盘体和多组功率模块，可长期在 3000 转 / 分的条件下长期、安全、可靠运行。功率模块所用旋转熔断器和二极管均为国外进口或国内知名品牌。

二、产品特点

同步发电机旋转整流盘采用三相桥式全波整流电路，整流桥臂根据功率大小分成多个支路，每个支路确保旋转整流盘能长期输出，满足发电机转子回路所需电源。

· 旋转整流盘采用合金材料制成，金属件表面满足三防要求；

· 旋转整流盘整流输出可满足发电机 2 倍强励，时间可达 3 分钟；

· 旋转整流盘能承受相应标准规定的离心加速度。径向压缩离心加速度 :

额定转速：5400g；1.2 倍额定转速：6000g；

· 旋转整流盘可在工作环境温度 80℃长期运行；

· 旋转整流盘在 400HZ 交流电源下正常整流，其正向压降和管耗不超过标准规定；

· 旋转整流盘具有相应的阻容吸收保护，以抑制浪涌电压对旋转二极管的冲击；

· 旋转整流盘在额定转速 3000 转 / 分，超速 3600 转 / 分，时间 5 分钟。

· 所有绝缘部件能承受 AC3000V 耐压试验，对地绝缘电阻大于 5MΩ。
